  • Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung
  • Qualitätseinstufungen nach EN 15570, Level 3
  • Für Türdicke 15 - 24 mm
  • Topfdurchmesser 35 mm
  • Topftiefe 12,8 mm
  • Integrierte Auflagenverstellung + 2 mm / - 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Material Scharnierarm: Stahl, obsidianschwarz
  • Material Scharniertopf: Stahl, obsidianschwarz
  • Mit Schrauben in der Kreuzmontageplatte
Übersichtstabelle
Artikeltyp DIY
Sensys Topfscharnier mit integrierter Dämpfung, vorliegend Sensys Topfscharnier mit integrierter Dämpfung, Mittelwandanschlag Sensys Topfscharnier mit integrierter Dämpfung, innenliegend Screw on Sensys concealed hinge with integrated Silent System, half overlay Screw on Sensys concealed hinge with integrated Silent System for overlay doors Screw on Sensys concealed hinge with integrated Silent System for inset doors Screw on Sensys concealed hinge with integrated Silent System for half overlay doors
Finish / colour
obsidian black
Door mounting option
half overlay
Including fixing material
no
Packaging

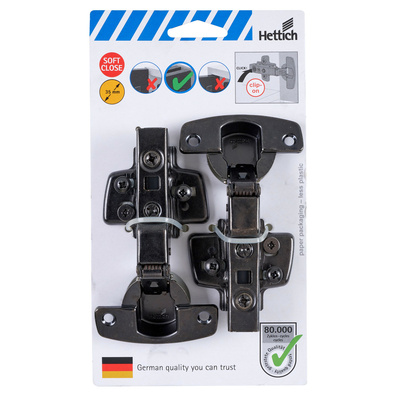

2 pcs. / card
Type of installation
for screwing on
Order no.
9321739
Produktdetails
Technische Details
Montageart zum Anschrauben
Anschlagart Mittelwandanschlag
Topftiefe 12,8 mm
Inklusive Befestigungsmaterial Nein
Min. Türdicke 15 mm
Max. Türdicke 24 mm

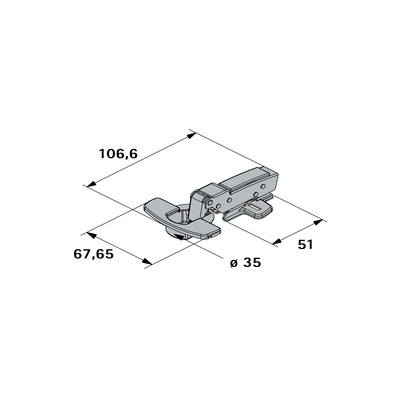

Topfdurchmesser 35 mm
Integrierte Auflagenverstellung +2 mm / -2 mm
Integrierte Tiefenverstellung +3 mm / -2 mm
Basis 3 mm

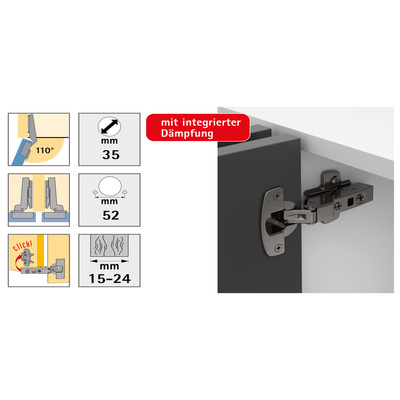

Öffnungswinkel 110 °
Schnellmontage Tür Nein
Schnellmontage Korpus Ja
Zuhaltung Ja
Scharnierkröpfung 9,5 mm
Oberfläche / Farbe obsidianschwarz
Bestell-Nr. 9321739
EAN 4008057069021
Artikeltyp Sensys Topfscharnier mit integrierter Dämpfung, Mittelwandanschlag
VE 2 St.
Inhaltsstruktur VE -
Material Stahl
Herstelleradresse
Hettich Do-It-Yourself GmbH & Co. KG
Lange Str. 51
49326 Melle
Germany
diy(at)hettich.com
www.hettich-diy.com
Pflichtzubehör
Optionales Zubehör
Verarbeitungshilfen
Planung / CAD
Realisierung & Montage

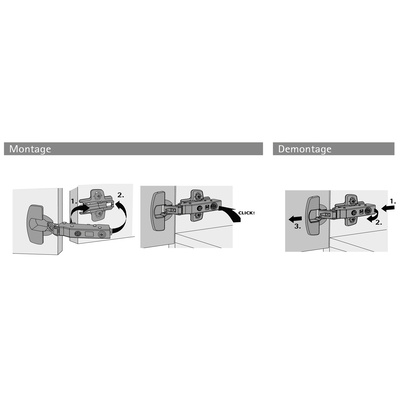

Montage- & Verarbeitungsinformationen
